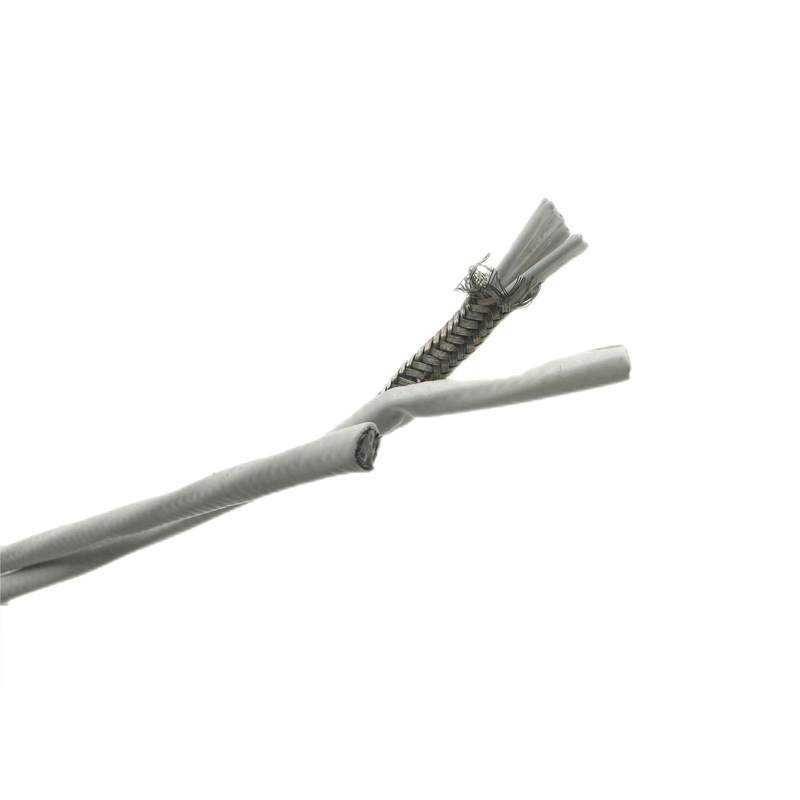

Descrição: 4 o núcleo PTFE isolou e revestiu, cabo blindado
Condutor: cobre folheado a níquel
Construção: 7/0.16mm
Área de seção: 0.14mm2
Núcleos: 4
Isolação: PTFE
Espessura da isolação: 0.25mm
Diâmetro do fio: 0.98mm
Cores da isolação: branco/branco/vermelho/vermelho
Armadura: o cobre do níquel trançou 0.12mm
Cobertura mais de 85%
Revestimento: PTFE
Espessura do revestimento: 0.35mm
O.D.: 3.60±0.15mm
Cor do revestimento: Branco
Temp de funcionamento: -160℃--+260℃, para breve tempo: +310℃
Tensão de funcionamento: 600V
Este é cabo de controle do núcleo do ptfe um multi. Comparando ao CABO, ao cliente de controle normal do PVC pedidos a isolação do ptfe, e o revestimento de PTFE, como precisa estes cabos se usando em uma condição bastante de alta temperatura. Como nós sabemos, PTFE pode estar uma alta temperatura de 260 graus.
Assim, o condutor não pode ser cobre estanhado normal, tão sob tal alta temperatura, condutor é oxidado facilmente, nós usou o cobre folheado a níquel, que pode proteger o condutor do ambiente de trabalho de alta temperatura.
Finalmente, armadura exigida cliente, nós precisamos o cobre do níquel do uso também para trançar, que pode proteger o cabo, e proteger as interferências ambientais, o diâmetro total restrito precisamos a produção muito precisa, o cabo de Dingzun que tem contratado em fabricar o fio e o cabo de alta temperatura sobre 18 anos, podemos segurar tais cabos do núcleo de PTFE multi.
| CABO BLINDADO |
| |
|
|
|
|
|
|
|
|
| PARES |
diâmetro nominal do condutor |
espessura nominal da isolação |
espessura interna |
diâmetro interno |
diâmetro de aço da armadura |
Espessura de Jacjet |
Máximo. Diâmetro total |
peso calculado |
| pares |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
Kg/Km |
| 2(0) |
0,9 |
0,3 |
0,8 |
5,7 |
0,9 |
1,3 |
10,1 |
200 |
| 5 |
0,9 |
0,3 |
1 |
9,4 |
0,9 |
1,4 |
14,1 |
370 |
| 10 |
0,9 |
0,3 |
1,1 |
13 |
1,25 |
1,5 |
18,6 |
610 |
| 20 |
0,9 |
0,3 |
1,2 |
16,8 |
1,25 |
1,6 |
22,7 |
930 |
| 30 |
0,9 |
0,3 |
1,4 |
19,9 |
1,6 |
1,7 |
26,7 |
1390 |
| 50 |
0,9 |
0,3 |
1,6 |
25,4 |
1,6 |
1,9 |
32,6 |
1940 |
| 100 |
0,9 |
0,3 |
1,9 |
35,5 |
2 |
2 |
44,1 |
3700 |
| PROTEGIDO |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,3 |
0,8 |
6,2 |
0,9 |
1,3 |
10,6 |
220 |
| 5 |
0,9 |
0,3 |
1 |
9,9 |
0,9 |
1,4 |
14,6 |
380 |
| 10 |
0,9 |
0,3 |
1,1 |
13,5 |
1,25 |
1,5 |
19,1 |
630 |
| 20 |
0,9 |
0,3 |
1,2 |
17,3 |
1,25 |
1,6 |
23,2 |
955 |
| 30 |
0,9 |
0,3 |
1,4 |
20,4 |
1,6 |
1,7 |
27,2 |
1415 |
| 50 |
0,9 |
0,3 |
1,6 |
25,9 |
1,6 |
1,9 |
33,1 |
2000 |
| 100 |
0,9 |
0,3 |
1,9 |
36 |
2 |
2 |
44,6 |
3750 |
| CABO DE NON-ARMORED |
| |
|
|
|
|
|
|
|
|
| pares |
diâmetro nominal do condutor |
área de seção |
espessura da isolação |
espessura do revestimento |
Máximo. Diâmetro total |
peso calculado |
| pares |
milímetro |
mm2 |
milímetro |
milímetro |
milímetro |
Kg/Km |
| NON-SHIELDED |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
5,7 |
45 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,4 |
115 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13 |
205 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
16,8 |
380 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
19,9 |
570 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,4 |
920 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
35,5 |
1820 |
| PROTEGIDO |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
6,2 |
50 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,9 |
125 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13,5 |
215 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
17,3 |
390 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
20,4 |
580 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,9 |
940 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
36 |
1850 |
